Blindaje EMI y conexión a tierra
VER TODOS LOS PRODUCTOSEl blindaje EMI y la conexión a tierra son técnicas fundamentales para minimizar el ruido EMI en los componentes electrónicos. Pero los diseños de sistemas eléctricos son cada vez más complejos, con dispositivos cada vez más pequeños y potentes muy próximos entre sí y, a menudo, en condiciones adversas. Esto requiere algo más que cintas de aluminio y unión.
En 3M, ponemos décadas de experiencia en cintas conductoras de electricidad yunioness construidas de principio a fin para un control robusto de EMI. Esto se traduce en cintas de aislamiento y conexión a tierra que ayudan a minimizar el ruido EMI, incluso a través de la separación de la línea de unión. Significa rendimiento justamente donde se necesita -conformabilidad, adhesión, resistencia eléctrica y más- para una mayor SNR en una amplia gama de frecuencias. Significa soluciones que ayudan a cumplir sistemáticamente los retos de diseño y los requisitos de EMC.
Ventajas
-
Eficacia del blindajeLa ciencia de los materiales de 3M en acción: los rellenos, partículas y soportes conductores ayudan a proporcionar diferentes niveles de reducción de EMI a través de las frecuencias. -
Conexión a tierra confiableLa baja resistencia eléctrica, la alta adherencia y los materiales conformables de la cinta permiten un contacto confiable con diversos sustratos. -
Estabilidad MecánicaLas cintas han sido probadas por 3M para garantizar un rendimiento confiable y repetible en diversas aplicaciones y en una amplia gama de entornos y frecuencias.
-
Libertad de DiseñoLas finas soluciones adhesivas se aplican rápidamente y son fáciles de diseñar en cualquier punto del proceso de diseño.
Cintas Conductoras de Electricidad y Cintas para Sellados 3M™
-
Nuestra experiencia en el desarrollo de soluciones eléctricas y adhesivas tiene sus raíces en la electrónica de consumo, y se centra constantemente en los retos de diseño de EMI más dinámicos, complejos y exigentes. Los materiales de blindaje EMI de 3M y las soluciones de conexión a tierra incluyen:
Tipos de cintas:
- Cintas de una cara para aplicaciones de aislamiento EMI, conexión a tierra y revestimiento.
- Cintas de doble cara (cintas de doble revestimiento y de transferencia adhesiva) para aplicaciones de conexión a tierra y blindaje EMI.
Respaldo/portadores:
- Cintas de tejido conductor: flexibles y conformables
- Cintas de lámina: excelente rendimiento de aislamiento
Aplicaciones clave de las Cintas Conductoras de Electricidad y las Cintas para Sellados 3M™
Conozca cómo nuestras amplias combinaciones de cintas, uniones EMI, soportes conductivos y adhesivos pueden ayudarle a resolver algunos de sus retos más complejos relacionados con el aislamiento y la conexión a tierra, con ventajas como alta adhesión, baja desgasificación, larga vida útil y el alto rendimiento de los adhesivos conductivos sensibles a la presión (CPSA) de fiabilidad probada.
-
-

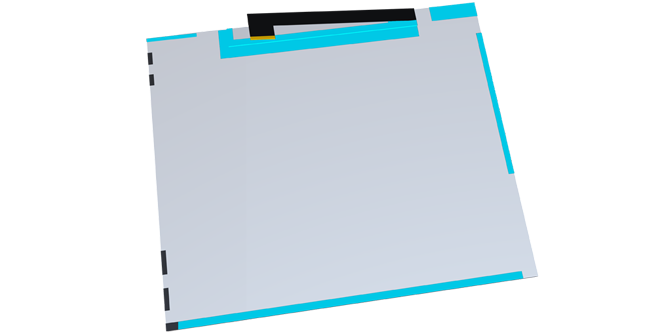

Recubrimiento de Pantallas
Las pantallas táctiles LCD suelen construirse con marcos de plástico para cumplir las especificaciones de peso. Sin embargo, los marcos todavía necesitan soporte estructural y control EMI en un espacio pequeño. Las cintas conductoras de electricidad 3M™ pueden ayudar a proporcionar esta estabilidad mecánica ligera, además de blindaje EMI y una ruta de conexión a tierra confiable para ayudar a reducir el ruido EMI inducido entre el panel táctil y la pantalla LCD causado por la presión táctil repetida. Nuestras cintas también pueden ayudar a evitar problemas de descarga electrostática (ESD).
Productos Principales:
-
-

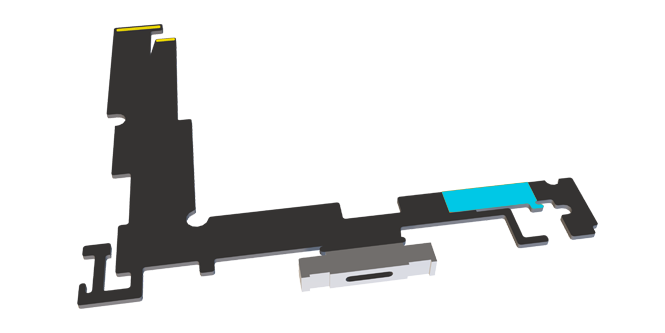

Conexión a tierra FPC/PCB
Los FPC suelen utilizarse en espacios compactos por su flexibilidad y ligereza. Cuando el FPC no está conectado a tierra correctamente, el voltaje de «polarización» produce una transmisión de señal no deseada o EMI. Las cintas conductoras de electricidad 3M™ se caracterizan por su alta adhesión y baja R para crear una conexión a tierra fiable que disminuye el ruido EMI, reduce el sesgo y disminuye el ruido RF radiado. Además, las cintas conformables ayudan a conservar la flexibilidad que necesita, preservando la libertad mecánica del FPC.
Productos Principales:
Cinta Conductora de Electricidad 3M™ 5113SFT
Cinta Conductora de Electricidad de doble cara 3M™ Serie 9711S
-
-

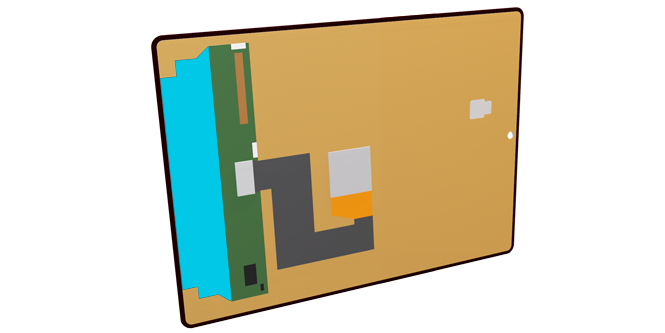

Pantalla chip on flex (COF) blindada
Los FPC pueden acortar las rutas de señal, acelerar el tiempo de respuesta, aumentar la disipación del calor y reducir los pasos de montaje. Sin embargo, por su diseño, los FPC son muy finos y flexibles, lo que los hace vulnerables a las interferencias electromagnéticas.
Las cintas de una cara conductoras de la electricidad de 3M son finas pero conformables, lo que permite una protección completa contra la EMI incluso alrededor de superficies curvas. Su alta adherencia ayuda a superar la tensión tras la laminación y a evitar problemas relacionados con el levantamiento. Las cintas de lámina ofrecen una excelente conductividad en el eje XYZ y resistencia eléctrica en el eje XY gracias a sus adhesivos conductores, y proporcionan una eficacia de aislamiento de hasta 70 dB en determinadas frecuencias.
Productos Principales:
-
-

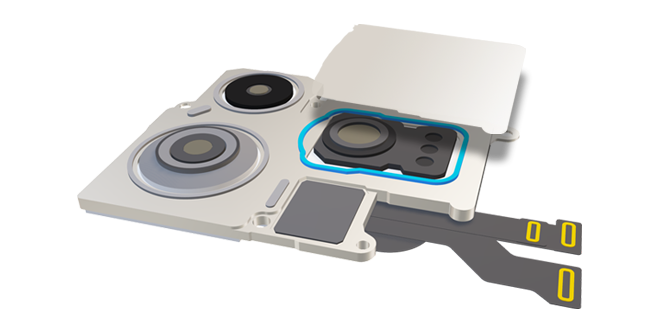

Blindaje de la línea de unión
Incluso con diseños optimizados de conexión a tierra y jaula de Faraday, la EMI puede ser un verdadero problema a altas frecuencias. Esto es especialmente cierto si las cintas conductoras de electricidad estándar dejan huecos/ranuras de unión relacionados con el grosor del adhesivo. Un rendimiento deficiente a través de la cinta puede provocar diafonía, EMI dispersa, ruido y otros problemas. Las cintas conductoras eléctricas 3M™ son flexibles, conformables y cuentan con adhesivos conductores sensibles a la presión que proporcionan un blindaje EMI inherente. Estas cintas son excelentes para la colocación precisa en espacios reducidos para líneas de unión 100% selladas EMI, reduciendo la diafonía, el ruido en el circuito, los efectos de antena, la susceptibilidad FPC y las emisiones espurias.
Productos Principales:
Conexión a tierra de huecos anchos
PRÓXIMAMENTE:
Cinta de Sellado Conductora de Electricidad 3M™ Serie MSG7000SDXFlexibilidad
Cinta Conductora de Electricidad de doble cara 3M™ 5113DFTMayor eficacia de aislamiento
Cinta Conductora de Electricidad de doble cara 3M™ Serie 9772
-
-

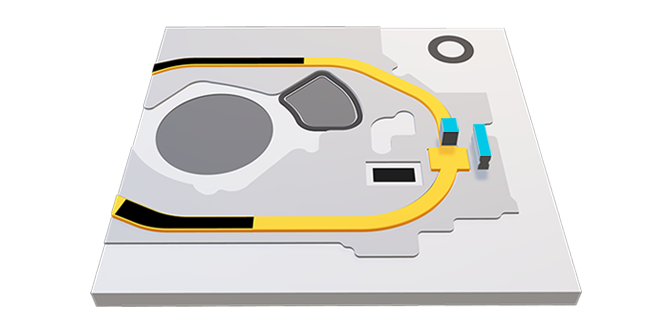

Tapa escudo
Sustituya las grandes tapas de protección y optimice su diseño con las elegantes y finas cintas adhesivas conductoras de 3M. Con rellenos de partículas conductoras y una gran variedad de láminas metálicas y soportes revestidos, nuestras cintas proporcionan un aislamiento comparable al de los componentes metálicos a la vez que ahorran espacio, peso y gastos. Son flexibles y conformables para ayudarle a eliminar huecos en el diseño de la jaula de Faraday al mismo tiempo que amplían la libertad de diseño.
Productos Principales:
-
-

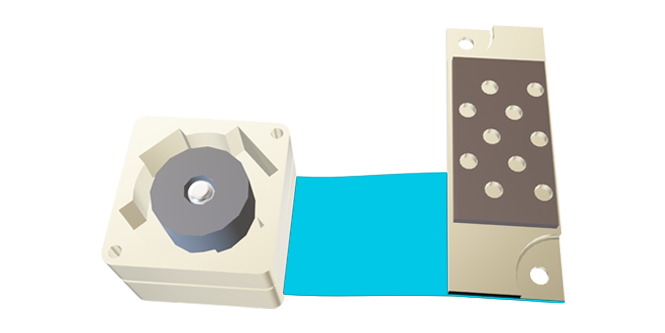

Conexión a tierra del sensor
Una mayor relación señal/ruido (SNR) es esencial en las aplicaciones de sensores para una detección y clasificación precisas. La corriente eléctrica y la impedancia de tierra son los principales retos, ya que pueden causar distorsión de las entradas de fuentes de datos e impedir el análisis rápido y preciso, la priorización y el procesamiento de mensajes cruciales. Utilizadas para fijar sensores a FPC o PCB, las cintas conductoras de electricidad 3M™ ayudan a ampliar, estabilizar y reforzar el plano de conexión a tierra bajo la señal para ayudar a disminuir el ruido EMI.
Productos Principales:
Cinta Conductora de Electricidad 3M™5113SFT
Conductividad en el eje Z
Cinta Adhesiva de Transferencia Conductora de Electricidad 3M™ 9703Mayor eficacia de blindaje
Cinta Conductora de Electricidad doble cara 3M™ Serie 9772Conectando a tierra brechas más amplias
PRÓXIMAMENTE::
Cinta de Sellado Conductora de Electricidad 3M™ Serie MSG7000SDX
Soluciones para el futuro
-

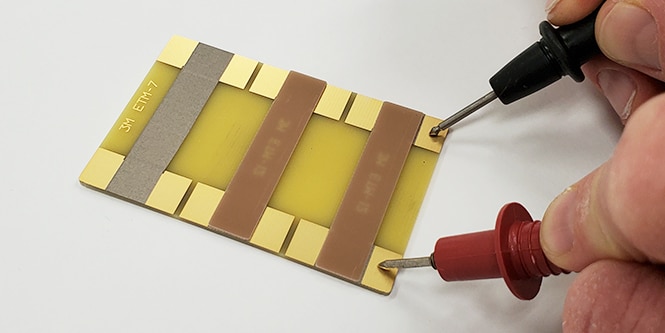

Lo más probable es que esté diseñando componentes electrónicos que deben funcionar de forma fiable en lugares en los que nunca lo han hecho. Por eso, en 3M hacemos pruebas para el futuro. Nuestros métodos incluyen:
- Simulación y modelado
- Medición de frecuencias
- Pruebas de fiabilidad para ciclos de envejecimiento, humedad y temperatura
- Y mucho más
En muchos casos, 3M puede enfocar nuestras capacidades técnicas y de ensayo para ayudar a identificar la solución adecuada para usted y sus clientes. Sea cual sea su campo, puede estar seguro de que las soluciones de aislamiento, conexión a tierra y absorción de EMI de 3M que requiera tendrán un rendimiento probado. Prácticamente en cualquier lugar del mundo. Ahora y en el futuro.
-
Producto Principal
-
La Cinta Conductora de Electricidad 3M™5113SFT es una cinta de tejido de una cara (SFT) conductora de electricidad en el eje XYZ. Esta combinación de soporte de tejido recubierto de Níquel (Ni) / Cobre (Cu) / Níquel (Ni) con el adhesivo de poliolefina conductor patentado relleno de partículas de grafito recubiertas de Ni ofrece:
- Alta adherencia
- Baja resistencia
- Vida útil de 4 años
- Rendimiento a largo plazo a altas temperaturas
- Gran rendimiento de conexión a tierra en una amplia gama de sustratos y tipos de superficie
Conozca el blindaje EMI en acción
-
Los materiales conductores estándar no siempre bastan para proteger los componentes de las interferencias electromagnéticas. En esta demostración se coloca un dispositivo que emite una señal de 2.4 GHz en una caja metálica de 1.0 mm de pared lateral y se sella con diversos materiales. La lámina de cobre estándar más un adhesivo conductor estándar no tienen ningún efecto perceptible sobre la señal. Nuestros adhesivos conductores de alto rendimiento ofrecen una capacidad de aislamiento muy superior a la de los materiales EMI convencionales. Nuestra cinta de una sola cara bloquea la señal, proporcionando un aislamiento robusto y de alta frecuencia junto con un contacto eléctrico confiable para pequeñas áreas de conexión a tierra.
