Absorción de EMI & Blindaje magnético
VER PRODUCTOSMenos EMI. Menos ruido. Mejor integridad de la señal.
Para que funcionen eficazmente, los sistemas eléctricos dependen de una supresión efectiva del ruido. Pero los dispositivos se diseñan cada vez más pequeños y próximos entre sí, y deben funcionar en una gama más amplia de entornos electromagnéticos. El control de EMI es un verdadero reto. 3M ofrece soluciones materiales basadas en décadas de experiencia en la absorción de EMI y el aislamiento magnético. Esto significa una gran capacidad de absorción magnética, alta permeabilidad, opciones de baja resistencia y mucho más, para mejorar la integridad de la señal en frecuencias de <1 MHz a 10 GHz. También significa la capacidad de seleccionar frecuencias para la gestión de EMI que satisfagan sus retos de diseño y requisitos de EMC específicos.
Beneficios
-
Supresión del ruidoAyuda a absorber el ruido EMI o influye en los campos electromagnéticos (EM) para ayudar a mejorar la integridad de la señal para un rendimiento óptimo del dispositivo.
-
Elección de pérdidas magnéticas y anchos de bandaLos absorbentes están disponibles en una gama de valores de pérdida magnética para absorber altos niveles de ruido en su gama de frecuencias objetivo.
-
ConfianzaProbado para funcionar en una amplia gama de aplicaciones y entornos.
-
Libertad de diseñoAplicación rápida y sencilla en el laboratorio o en entornos reales con soluciones despegables y adhesivas en cualquier punto del proceso de diseño.
Absorbentes EMI de campo cercano y materiales de blindaje magnético de 3M
-
Absorbentes EMI
La ciencia de los materiales de 3M en acción: materiales compuestos flexibles que incorporan partículas magnéticas especializadas y un PSA no conductor para absorber la EMI en una amplia gama de frecuencias. Las versiones muy finas facilitan el trabajo y reducen los rediseños. 3M también ofrece una versión híbrida que realiza tanto el aislamiento electromagnético como la absorción a través de frecuencias de banda ancha.
Material de Aislamiento Magnético
Los materiales magnéticos finos le ayudan a proteger componentes y circuitos y a mejorar la eficiencia de su sistema. La alta permeabilidad magnética y la baja pérdida magnética permiten redirigir el campo de flujo en aplicaciones de menos de 15 MHz.
Aplicaciones clave de los Absorbentes EMI de 3M™
Conozca cómo nuestra amplia gama de materiales compuestos flexibles puede absorber EMI, con ventajas como la mejora de la integridad de la señal, un mayor rendimiento de la antena y la reducción de las interferencias EMI dentro de un dispositivo. La mayoría de nuestros absorbentes magnéticos 3M cuentan con adhesivos sensibles a la presión para facilitar su aplicación.
-

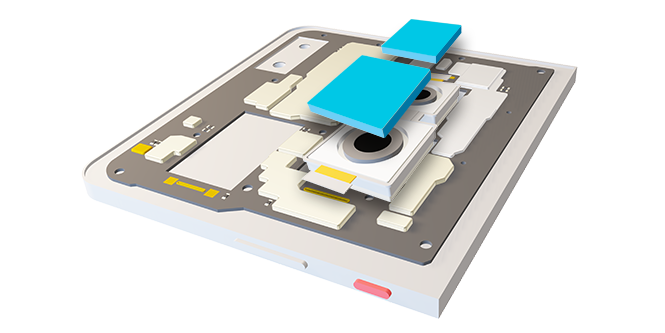

Fijar a un componente ruidoso
Las bandas de PCB/FPC son fuentes potenciales de radiación EMI y pueden propagar señales EMI entre módulos activos. Estas señales EMI pueden mitigarse colocando absorbentes sobre las bandas afectadas. Del mismo modo, los recintos tales como cajas de aislamiento son fuentes potenciales de emisiones EMI radiadas externamente, así como el ruido acoplado entre los elementos dentro de un espacio cerrado. En este caso, la colocación de un absorbente magnético delgado sobre o dentro del escudo conductor puede ayudar significativamente a mejorar el entorno electromagnético global al tiempo que conserva el espacio.
-
Productos Principales:
Para bandas y recintos pequeños
-
Sub 2.5 GHz:
Campo de Flujo Direccional 3M™ EM25TP -
2-7 GHz:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB3000. -
Sub- 2.5 GHz y entornos difíciles:
PRÓXIMAMENTE:
Absorbente EMI 3M™ Serie AB8000 -
Reducción media del ruido y mayor tiempo de conservación:
PRÓXIMAMENTE:
Absorbente 3M™ Serie AB7000E -
Grandes espacios cerrados:
Absorbente EMI 3M AB5000HF y Absorbente EMI 3M Serie AB5000SHF
-

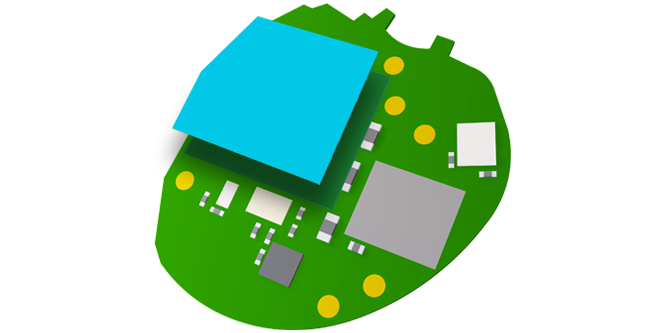

Fijación a microprocesadores
Las altas frecuencias de reloj de los módulos de datos y los circuitos integrados pueden inducir EMI internas y externas en entornos cercanos. Este ruido EMI puede afectar a las bandas de frecuencia de telecomunicaciones y Wi-Fi. Esto puede evitarse colocando absorbedores con altas pérdidas magnéticas para capturar tanto las frecuencias de reloj como sus armónicos. Los absorbentes finos pueden colocarse fácilmente sobre los circuitos agresores para suprimir el ruido. Los circuitos integrados también pueden generar calor, por lo que los absorbedores de resina de silicona son una buena opción para suprimir el ruido a temperaturas elevadas.
-
Productos Principales:
-
Sub 2.5 GHz y entornos difíciles:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB8000 -
Resinaestable:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB7000E
-

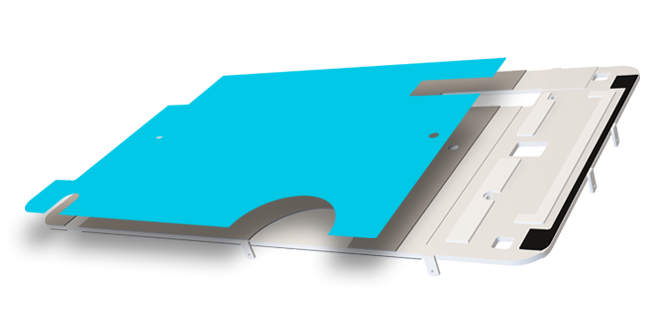

Inserción entre módulos
El ruido de las pilas de placas de circuito impreso puede deberse al acoplamiento de circuito a circuito o de inductor a circuito impreso. A diferencia de las láminas metálicas, los absorbedores delgados con alto blindaje magnético y pérdida no soportarán corrientes superficiales que podrían conducir a problemas de EMI aditiva. 3M ofrece absorbedores EMI muy finos y de alto rendimiento para rellenar huecos sin necesidad de rediseñar el sistema eléctrico. 3M también ofrece materiales con alto blindaje magnético y rendimiento de absorción EMI.
-
Productos Principales:
-
Alta eficacia de absorción y blindaje magnético hasta 2.5 GHz:
Material Flux 3M Flux Campo Direccional EM25TP -
Reducción media del ruido y mayor vida útil:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB7000E -
2-7 GHz:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB3000
-

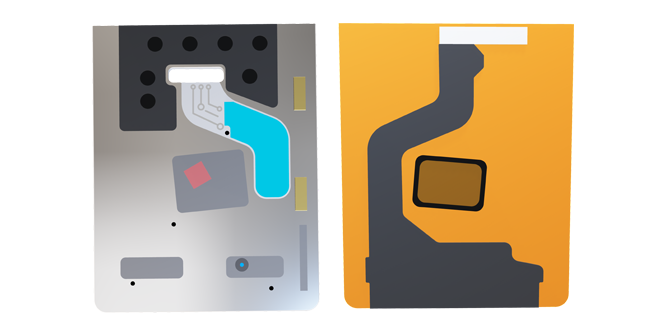

Colocación/Fijación del cable
Ya sean convencionales o planos flexibles, los cables pueden emitir EMI por sí mismos y actuar como antenas para señales EMI externas que pueden acoplarse a los componentes conectados. Los cables planos flexibles también pueden crear EMI conductiva entre módulos. En el caso de los cables convencionales, los choques o absorbentes finos pueden ayudar a crear un diseño EMI económico y eficiente. Las soluciones para cables planos flexibles son relativamente pequeñas y pueden suprimir el ruido EMI en un entorno de espacio reducido: colocar un absorbedor EMI en la parte superior es una buena solución.
-
Productos Principales:
Cables cortos/cables planos flexibles
-
Inferior a 2.5 GHz:
Material Flux 3M Campo Direccional EM25TP -
Reducción media del ruido y mayor vida útil:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB7000E -
Entornos difíciles:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB8000 -
2-7 GHz:
PRÓXIMAMENTE: Absorbente EMI 3M™ Serie AB3000 -
Presentación en rollo:
Absorbente EMI 3M™ AB5000HF y Absorbente EMI 3M™ Serie AB5000SHF
-
Esta información es solo complementaria y no pretende sustituir a la información detallada que se encuentra en las hojas de datos técnicos de 3M. El rendimiento real se basa en el tamaño del absorbente y su colocación en una aplicación específica.
-
Rendimiento de absorción de EMI
Disponibles en una amplia gama de espesores y características de rendimiento, nuestros absorbentes EMI/RFI le permiten suprimir el ruido y proteger los componentes electrónicos cercanos, todo ello con el nivel de permeabilidad y pérdida magnética deseado para sus frecuencias objetivo. Puede minimizar el ruido y la diafonía, aumentar la SNR de alta frecuencia y mejorar la integridad y fiabilidad de la señal a frecuencias de hasta 10 GHz.

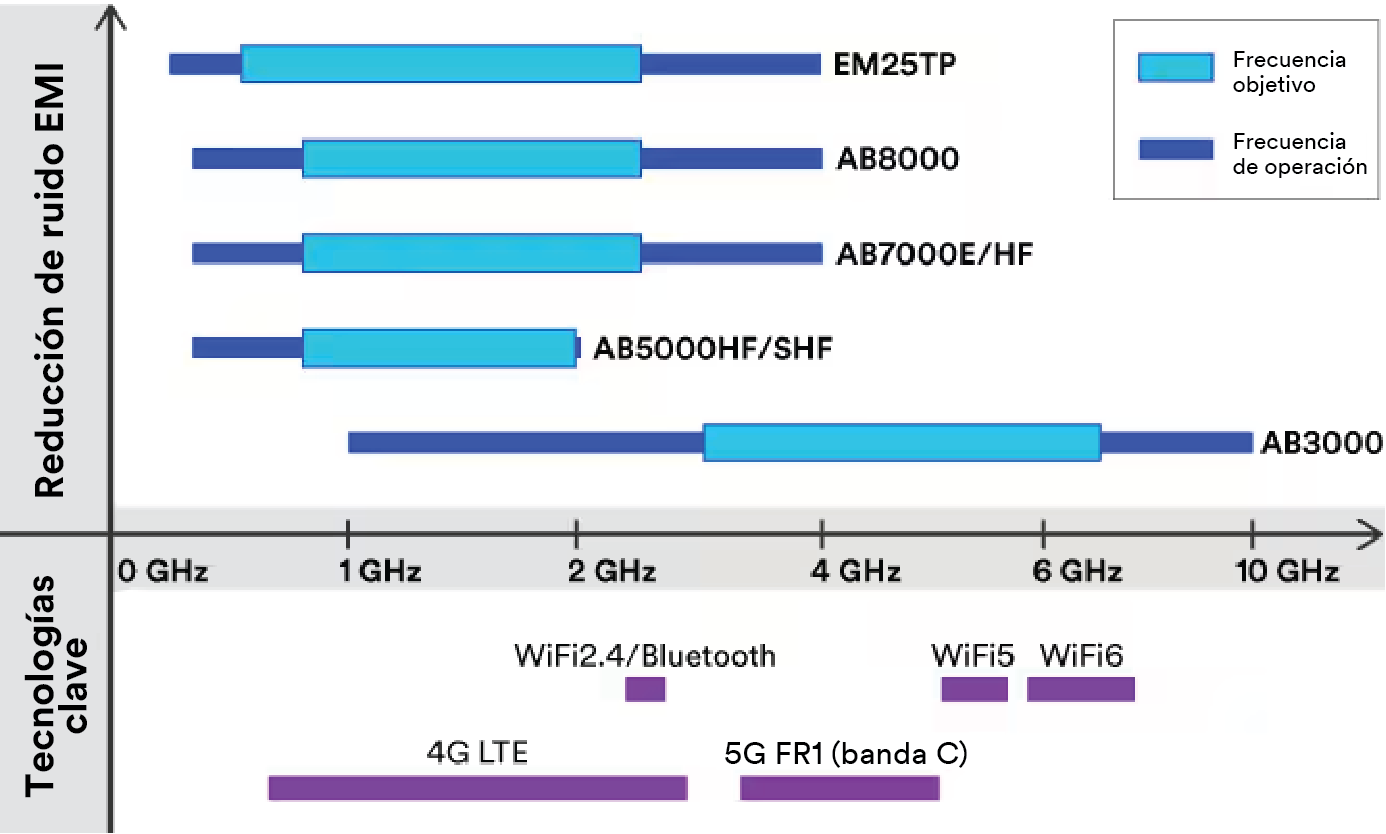

Rendimiento del absorbedor definido
La gama de frecuencias operativas es aquella en la que la parte imaginaria del gráfico de permeabilidad supera el ~50% de su valor máximo. La gama de frecuencias objetivo es el «punto óptimo» para obtener el máximo rendimiento. Se basa en las frecuencias de aplicaciones clave (por ejemplo, LTE, Wi-Fi). El eje de reducción de EMI se basa principalmente en las propiedades magnéticas de los materiales (es decir, permeabilidad, permitividad).
-

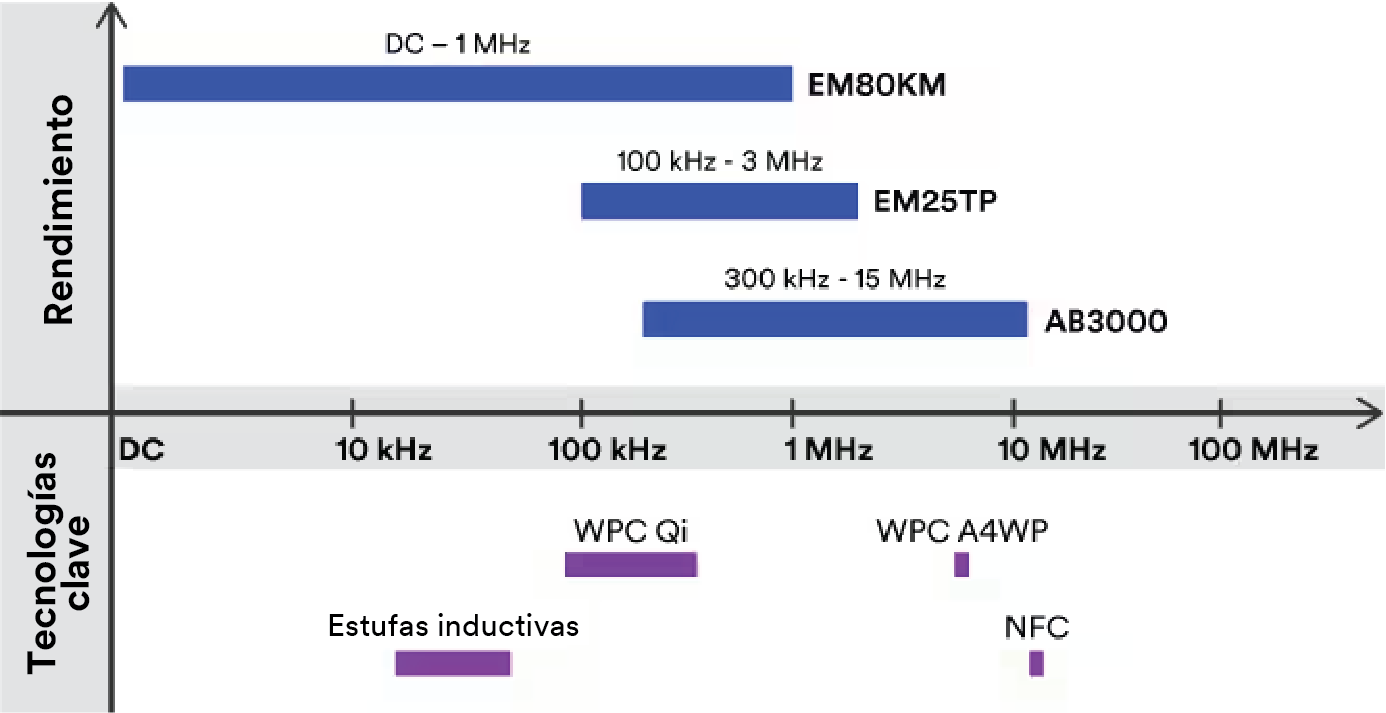

Rendimiento del Aislamiento Magnético
Estas soluciones de aislamiento EMI/EMC proporcionan blindaje magnético para ayudar a proteger los dispositivos electrónicos de campos magnéticos externos bajos (<15 MHz). Estos materiales ofrecen una permeabilidad específica para el blindaje eficiente de los campos magnéticos, especialmente EM80KM debido a la alta permeabilidad magnética. Algunos de nuestros otros materiales también ofrecen un excelente rendimiento de absorción de EMI de 200 MHz a 4 GHz.
-
Producto destacado
-
Este material magnético versátil ayuda a proteger componentes y circuitos electrónicos sensibles en una amplia gama de aplicaciones. Funciona como material de aislamiento magnético y como absorbente de frecuencias amplias: permite una permeabilidad específica para frecuencias inferiores a 5-10 MHz y es un excelente absorbente de campos electromagnéticos EMI de 200 MHz a 4 GHz.
Soluciones probadas para el futuro
-

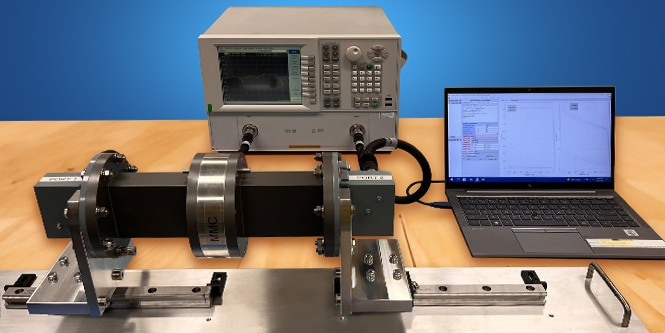

En 3M, estamos probando nuestras soluciones de absorción de EMI y blindaje magnético para el futuro. Nuestras capacidades de ensayo incluyen:
- Simulación y modelado
- Medición de frecuencia
- Magnetización de materiales
- Pruebas de fiabilidad para ciclos de envejecimiento, humedad y temperatura
- Y mucho más
En muchos casos, 3M puede centrar sus capacidades técnicas y de ensayo para ayudarle a identificar la solución adecuada para usted y sus clientes. Sea cual sea su campo, puede estar seguro de que las soluciones de 3M que especifique se someterán a pruebas y se comprobará su rendimiento. Prácticamente en cualquier lugar del mundo. Ahora y en el futuro.
-
Video: Conozca un blindaje magnético eficaz en acción
-
En esta demostración, verá los efectos de diversos materiales sobre un imán giratorio. Una placa de plástico de 0.7 mm y una lámina de cobre de 0.1 mm no tienen ningún efecto: el campo magnético permanece desbloqueado y el imán sigue girando. A continuación, presentamos el Material direccional de campo de flujo 3M™ , que proporciona un aislamiento parcial y total del flujo magnético para ralentizar o detener el motor. 3M ofrece una gama de soluciones de aislamiento magnético, incluidos materiales que pueden funcionar tanto como escudos magnéticos como absorbentes.
